На сверлильном станке выполняют следующие операции:
Конструкция большинства сверлильных станков включает три базовых элемента. Первый - сверлильная головка со шпиндельной бабкой, патроном для крепления инструмента, электродвигателем с ременным приводом и органами управления: клавишей пуска, регуляторами оборотов и рычагами подачи. Второй элемент - стоечная колонна, которая соединяет головку с основанием и выполняет опорную функцию. Третий - станина, воспринимающая все рабочие нагрузки. В настольных моделях её крепят к верстаку, под напольные производственные агрегаты устанавливают отдельную платформу для снижения вибрации.
Конструкция большинства разновидностей допускает вертикальное перемещение рабочей части относительно заготовки, что обеспечивает регулировку глубины сверления. Ряд исполнений предусматривает поворотную головку, горизонтальное расположение шпинделя или несколько шпиндельных механизмов одновременно.
Все виды сверлильных станков делят на несколько групп в зависимости от конструктивного исполнения и решаемых задач. Ниже рассмотрены ключевые разновидности - от распространенных вертикальных моделей до узкоспециализированных алмазно-расточных агрегатов.
Вертикальные сверлильные станки - наиболее распространенная группа стационарного оборудования для сверления. Шпиндельная бабка в таких агрегатах опускается к заготовке строго вертикально, что обеспечивает высокую точность при изготовлении как сквозных, так и глухих отверстий. Выпускают два конструктивных варианта: настольный и напольный.

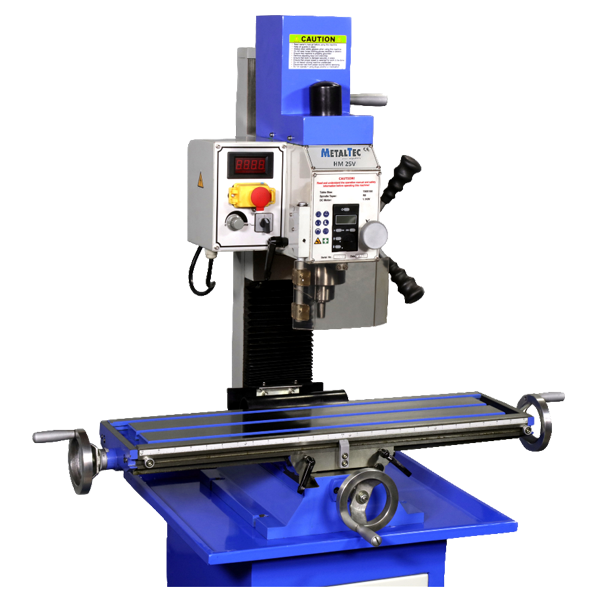

Настольные модели компактны, рассчитаны на отверстия небольшого диаметра и глубины. Скорость вращения шпинделя регулируется перекидыванием ремня на шкивы разного диаметра. На основании предусмотрены пазы для крепления заготовок, ряд модификаций оснащен подачей смазочно-охлаждающей жидкости. Такие станки удобны для домашних мастерских и небольших производств.

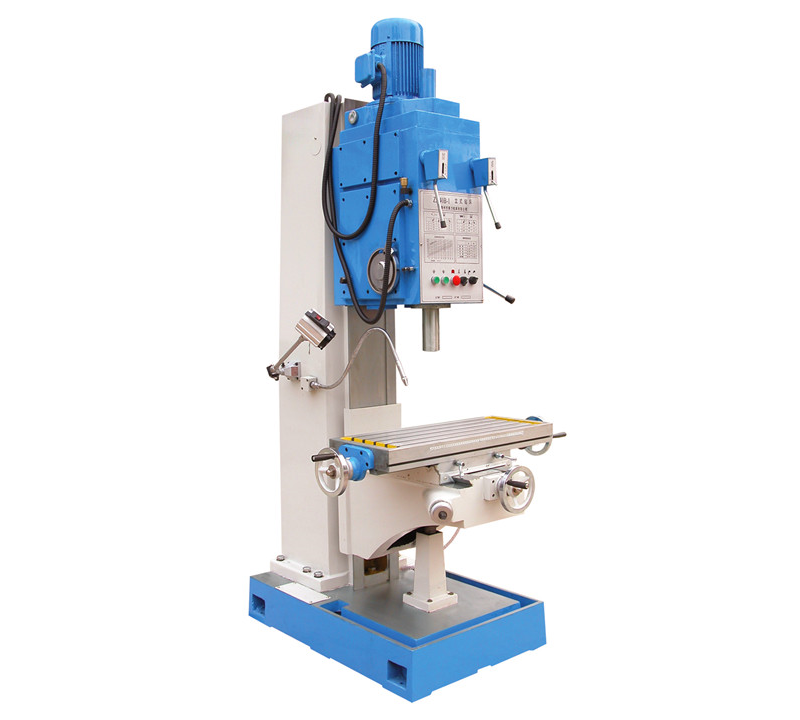

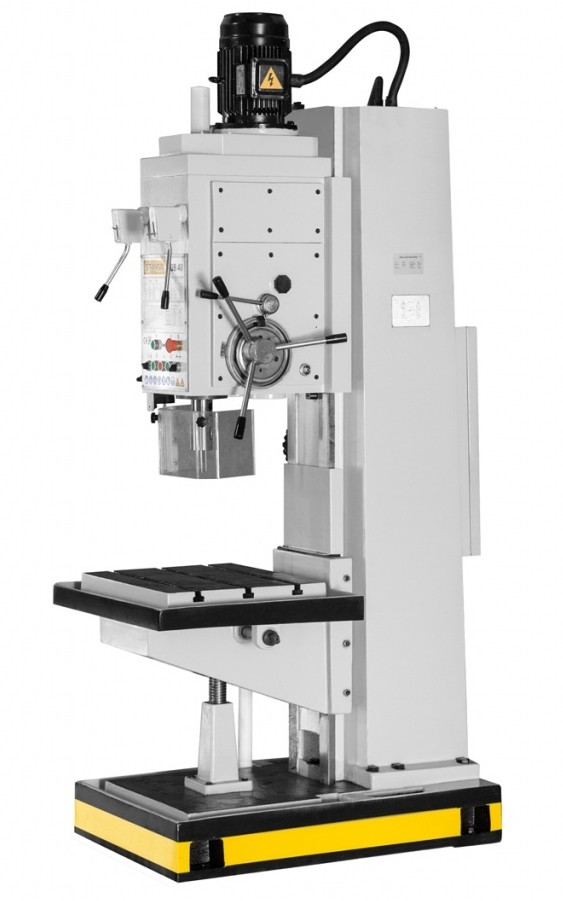

Напольные вертикальные станки оснащены удлиненной стоечной колонной и рабочим столом с пазами и посадочными местами для тисков. Мощный двигатель крепится на колонне отдельно от головки. Подача инструмента автоматизирована, охлаждение зоны резания обеспечивает встроенный циркуляционный насос СОЖ. Эти модели ориентированы на серийную обработку металла в производственных условиях.
Горизонтальные сверлильные станки отличаются тем, что шпиндель перемещается параллельно основанию, а стол двигается вдоль колонны. Такая схема удобна при работе с длинными и продолговатыми деталями - осями, валами, мачтами, балками - когда вертикальное сверление конструктивно затруднено. Станки этого типа применяют в машиностроении и автомобилестроении, на серийном и индивидуальном производстве.
Стол горизонтальных моделей допускает поворот, что расширяет возможности позиционирования заготовки. Выделяют два варианта компоновки: в первом заготовка, установленная на шпиндель, подается к неподвижному инструменту; во втором деталь жестко фиксируется на столе, а инструмент движется к ней. Помимо сверления, такие станки выполняют глубокое фрезерование и зенкерование крупных заготовок.
Радиально-сверлильные станки - отдельная группа оборудования с вертикальным ходом шпинделя, неподвижным массивным основанием и колонной, вокруг которой направляющая с головкой вращается на 360 градусов. Это позволяет обрабатывать крупные и тяжелые заготовки без их перемещения, задавая отверстия на заданном расстоянии от оси вращения рукава.
В качестве инструмента используют не только сверла, но и расточные резцы для получения отверстий широкого диапазона диаметров. Радиальные модели чаще всего задействуют в единичном и мелкосерийном производстве при изготовлении деталей по индивидуальным чертежам, однако встречаются и на крупносерийных предприятиях.
Координатно-расточные станки предназначены для высокоточной обработки отверстий, взаимное расположение которых должно выдерживаться с минимальными допусками. Габариты оборудования определяются диаметром расточного шпинделя: чем крупнее шпиндель, тем массивнее станок. В одностоечных и двухстоечных исполнениях перемещаются как стол с заготовкой, так и шпиндель с инструментом, что дает возможность устанавливать деталь под любым углом.
Координатно-расточные станки выполняют сверление, растачивание цилиндрических и конических отверстий, нарезание резьбы, фрезерование и зенкерование. Оборудование находит применение в инструментальном производстве, изготовлении штампов, пресс-форм и корпусных деталей, где точность расположения отверстий критична.
Алмазно-расточные станки применяют для финишной обработки отверстий алмазными или твердосплавными резцами при высоких скоростях резания и малой глубине снимаемого слоя. Результат - поверхность с минимальной шероховатостью и строгим соответствием заданным размерам. Такое оборудование используют при изготовлении цилиндров двигателей внутреннего сгорания, деталей авиационных двигателей, корпусов насосов и прецизионных узлов станочного оборудования.
В зависимости от модели растачивание производится с одной или с двух сторон заготовки. Станки рассчитаны на обработку стальных и чугунных изделий, а также деталей из пластмасс и каучука.
Большинство сверлильных станков оснащено одним шпиндельным механизмом. Одношпиндельные модели чаще выпускают в полуавтоматическом исполнении: подача инструмента происходит автоматически, а оператор задает параметры обработки - скорость, глубину сверления, режим охлаждения. Такое оборудование универсально и подходит для широкого спектра задач - от единичного производства до средних серий.
Многошпиндельные агрегаты обрабатывают несколько отверстий поочередно или одновременно без переустановки заготовки, что существенно сокращает время цикла на серийном производстве. Конфигурация зависит от расположения шпинделей: в некоторых моделях они выстроены в ряд, что позволяет последовательно рассверливать отверстие инструментами нарастающего диаметра. В других конфигурациях шпиндели размещены в соответствии с координатами отверстий на конкретной детали, обеспечивая одновременную обработку.
Среди всех видов сверлильных станков по металлу отдельно выделяют группы по способу управления. Это деление определяет степень участия оператора в процессе обработки и напрямую влияет на производительность и требования к квалификации персонала.
Станки с числовым программным управлением обеспечивают повторяемость обработки в пределах 0,01-0,005 мм, что недостижимо при ручном управлении даже у квалифицированного оператора.
По степени универсальности сверлильные станки разделяют на три группы.
При выборе оборудования необходимо оценить несколько технических характеристик, от которых зависит пригодность станка для конкретных задач.
Чем выше мощность, тем дольше станок работает без перегрева и тем больший объем операций выполняет за смену. Агрегаты с мощными двигателями требуют массивного основания для компенсации реактивных усилий и подключения к промышленной сети 380 В, тогда как бытовые модели работают от сети 220 В.
Эти параметры определяют, с какими заготовками может работать станок. Для стандартных задач достаточно универсального оборудования. При необходимости сверлить отверстия диаметром свыше 50 мм или выдерживать глубину более десяти диаметров следует выбирать специализированный агрегат.
Возможность менять частоту вращения позволяет работать с материалами разной твердости - от мягких цветных металлов до закаленных сталей. Степенчатое переключение через шкивы дешевле, плавная регулировка частотным преобразователем - точнее и удобнее в работе.
Более тяжелый станок гасит вибрацию лучше и обеспечивает большую прижимную силу. Это напрямую влияет на точность обработки и стойкость инструмента.
Радиальное биение шпинделя у качественных станков не превышает 0,02-0,05 мм. Этот параметр определяет фактическую точность расположения и диаметра готового отверстия.
При постоянной эксплуатации подшипники шпинделя, ремни и патроны изнашиваются. Перед покупкой стоит убедиться в наличии запасных частей и сервисного обслуживания в регионе.
Производители выпускают широкий ассортимент оснастки и приспособлений, расширяющих возможности станков и упрощающих закрепление заготовок.
Для каждого вида обработки подбирают соответствующий инструмент. Спиральные и твердосплавные сверла рассчитаны на разные материалы и режимы резания. Зенкеры, развертки и метчики устанавливают в шпиндель через переходные втулки или самозажимные патроны. Алмазная оснастка для расточных операций обеспечивает шероховатость поверхности Ra 0,32-0,63 мкм, что соответствует 7-8 классу чистоты.
Ниже приведены основные виды сверлильных станков с кратким описанием их назначения и области применения:
